广播电视信号监测系统

广播电视信号监测系统

更新时间:2021-03-10
广播电视信号监测系统 产品介绍

      斯克图(Stickto)数字监控系统是一款集多路信号输入:复合、SDIASIQAMIP信号的信号智能切换,多画面监看、码流监测、码流分析、码流收录等强大功能于一体的强大系统,从信道层、TS层、图像层进行全方位监测。 它具有多个画面及音频实时显示、任意输出任何一路画面、支持 VGADVIHDMI的输出、支持ASIQAMIP信号的290中的三层报警、报警触发自动TS收录、可集中控制等功能,是各级电视传输播出、监测部门的高智能和最经济解决方案。

  对信道层、码流层和图像层的监视和监测必须遵从源码流监测的原则,以保证真正反映数字前端的真实运行状况;

  自动识别静帧、黑场等图像异常,对节目中的音视频内容进行实时分析检测,准确报告黑场、静帧、音频静音、音量过低、音量过高等播出异态。报警门限单独可调,结合声音判断静帧,有效识别正常静止画面;

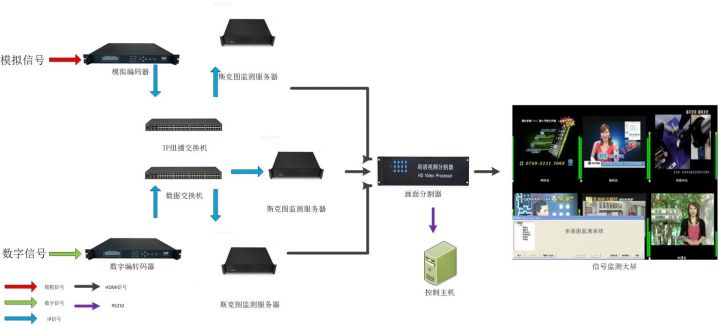

  支持标清节目、高清节目的监视和监测,每台多画主机能把多套节目画面和音量指示送到大屏上组合显示,可自定义画面组合方式,并可以内嵌模拟数字时钟及图片显示;监视监测系统各个环节模块采集的监测数据通过交换机传送到数据库服务器进行存储。综合管理平台通过调取实时数据和存储的历史数据进行处理,完成对整个系统的整体安全实时分析


斯克图多频道信号监测服务器

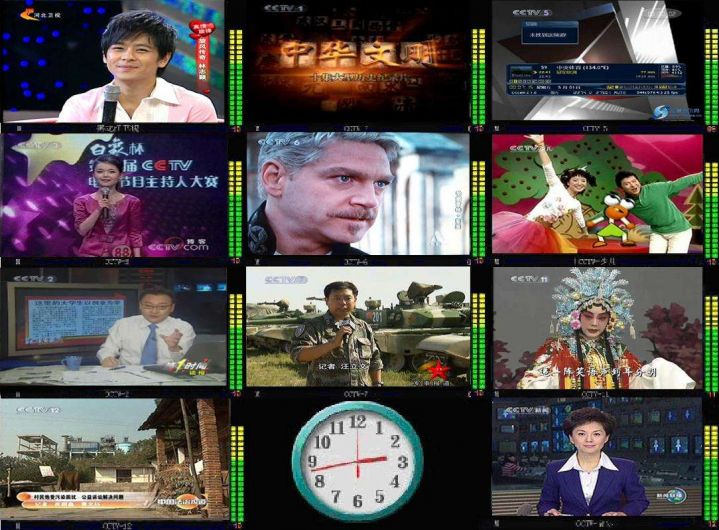

   在多频道监测主机上,通过ASI/IP接收所要监看节目的视音频内容;画面分割主机(显示模块)把TS流文件解码成原始数据流,在显示模块中把多套节目任意组合达到方便监听、监看的目的;多画面显示主机支持双屏输出,由于每套主机最大支持20套节目同时输出,如果投送到一块大屏上,每个画面显示过小,不利于监看,所以在输出上系统支持双屏不同内容显示,这样既便于画面的监看,即节省空间,又节省了设备。

斯克图监测主机功能特点

监测系统输入支持复合、SDIASIRFASI IP

输出支持VGADVIHDMI

解扰设备支持多个厂家的CA

单路TS1CAM解密处理

对输入信源的信道质量和码流数据进行分析

支持PCR监测,包括:抖动、频偏、精度、间隔、最大值、最小值、当前值

支持在多个TS流中任选多套节目,进行画面组合监听、监看

每台监播主机可以把20个频道的画面分别送到2个大屏上显示

支持多套节目分时间段或全天实时监测

支持画面的任意组合,窗口大小随意调节

实时音量柱、频道名称、数字时钟显示

具有对监测前端的管理功能,码流参数、信道质量的状态显示

支持IP ASI码流、RF等信源的详细分析

支持码流带宽统计,包括:最大值、最小值、当前值、CA信息占用带宽

分布式监测,集中化网管

数据库查询分析

Stickto监播报警服务器

节目报警包括:静帧、黑场、视音频丢失、声音过高/过低

出现问题的频道可以将节目所以频点,按原码流录制

综合报警,支持语音、文字、日志、标识等
