FM调频广播信号监测系统

FM调频广播信号监测系统

更新时间:2021-03-11
FM调频广播信号监测系统 产品介绍

 多通道广播信号综合监测系统是专为广播发射台站开发的一套FM 广播综合监测系统。该系统将监测数据视觉化展示,集 8 路立体声FM 信号的解调、8 路数字音频采集、FM 信号场强(RSSI)与信与噪比(S/N)监测,现场自动语音提示报警与短信通知,报警及播出数据记录、分析、显示等多种功能为一体的新一代FM 广播信号监测系统。

一、系统组成:

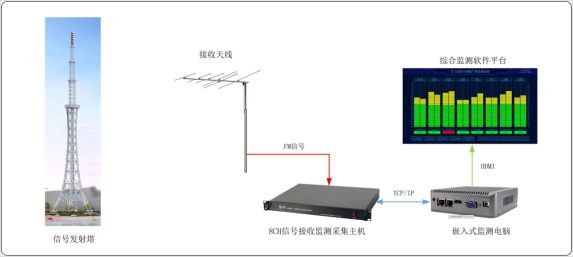

系统由接收天线、监测主机(8 路FM 解调+8 路立体声采集+嵌入式工业计算机)、系统软件监测平台等组成


1、监测终端:


☆ 采用数字解调芯片,无线接收(有线接收需要加衰减器)。

☆ 同时监测8部广播发射机的播出功率和调制度。

☆ 内含立体声功放和扬声器,固定或循环监听8套广播节目,电子音量调节,循环通道和循环时间可以设定。

☆ LED光柱动态显示播出功率和调制度,液晶屏显示运行以及设置参数。

☆ 播出功率或调制度低于设定阈值时报警。

☆ 内含实时时钟,可以接收本公司北斗/GPS授时器的授时信号进行自动校时,每个通道的监测时间段可以单独设置。此外,还可以设置检修时间,在检修时间内停止监测。

☆ 监测参数可设置,旋转编码开关操作,快速方便。

☆ RS232串行通讯接口。

标准19英寸1U机箱






(8 路机架式监测终端)

2、监测平台:

一、概述

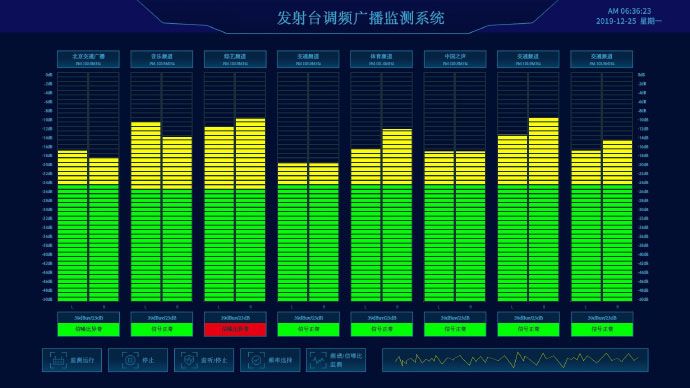

SY1000音频监测服务器是为SY9080E多路音频信号监听监测器配套使用的音频监测系统,它可以将多台SY 9080E的监测数据统一汇集显示在大屏幕电视或电视墙上,同时显示多套节目的信号状态,并具有报警记录功能,方便用户及时观察了解系统的运行状态。

二、性能指标

☞  一台服务器最多可以连接4台SY9080E,最多监测32路立体声音频信号。

☞  HDMI或VGA接大屏幕平板电视显示。

☞  设置监测参数功能。

☞  报警记录功能。

  标准19英寸1U机箱。

三、面板说明


图1、PDE1000音频监测服务器

SY1000音频监测服务器外形如图1所示,内部是一台嵌入式工控主机,集成监测软件,前面板有一个电源开关,带电源指示灯。后面板有1个HDMI接口,1个VGA接口,4个USB接口,1个网口,1个线路输出和话筒接口,6个RS232串行通讯接口(采用3芯凤凰接线端子,接口定义:1、地线,2、RXD,3、TXD)。

显示器接HDMI(或VGA)口,如果用VGA接口,报警声需要用音频线传输,由本机线路输出接口到平板电视的音频输入接口。

鼠标键盘只能采用USB接口的设备,接本机任意一个USB接口。

SY9080E的串口接本机任意一个RS232串口,本机最多可以接4台SY9080E,每台SY9080E监测8路立体声信号,4台可以监测32路立体声音频信号。

三、产品服务对象:该产品主要服务对象为市县级广播发射台、广播电台,一个发射台站配一套该系统即可实现对全台FM 广播开路信号的实时监测,包含了原有的音频监测全部功能,是一套十分理想的发射台站 FM 广播信号的综合监测系统。
